Описание

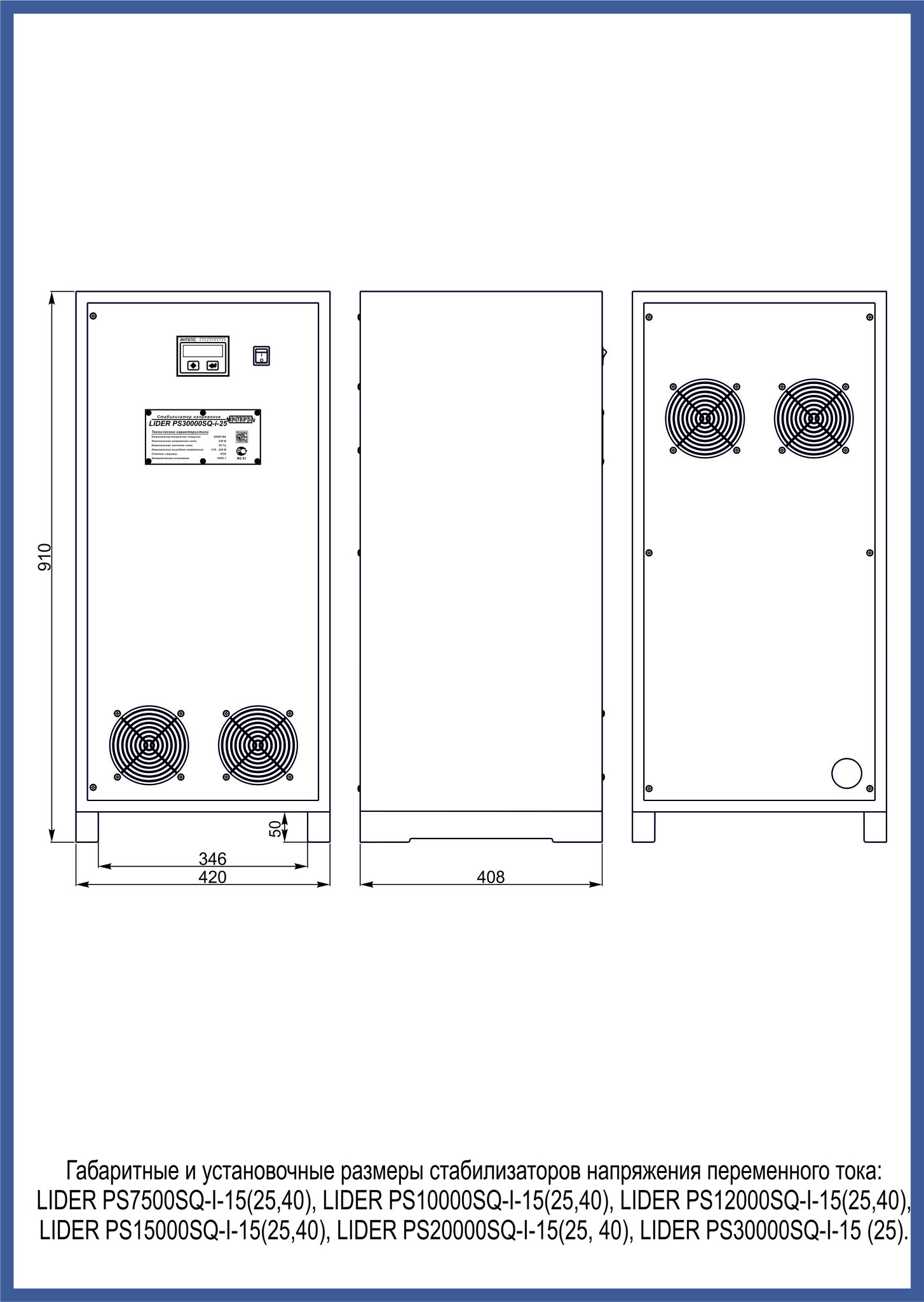

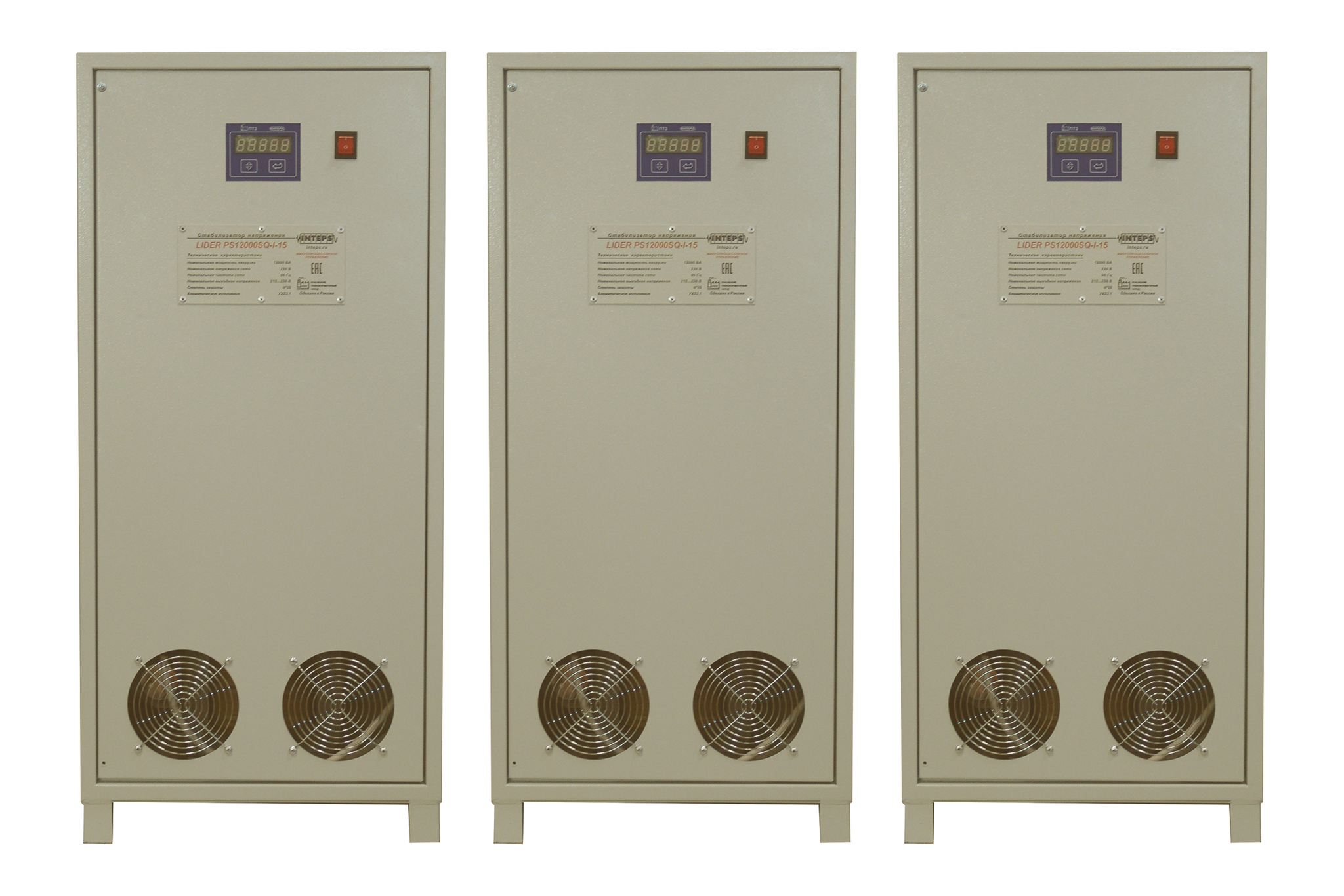

Трехфазный стабилизатор напряжения серии SQ-I мощностью 22 500 ВА состоит из трех однофазных блоков PS7500SQ-I:
| Модель | Стабилизатор х 3 шт. | Общая мощность, ВА | Входное фазное напряжение, В | Номинальное выходное напряжение, В | Габариты общие, мм | Вес комплекта, кг | |
| Рабочее | Номинальное | ||||||
| PS22,5SQ-I-15 | PS7500SQ-I-15 | 22 500 | 155-275 | 180-255 | 380 +/- 0,9% | 1260x408x910 | 165 |
| PS22,5SQ-I-25 | PS7500SQ-I-25 | 135-290 | 160-280 | 380 +/- 1,4% | 198 | ||
| PS22,5SQ-I-40 | PS7500SQ-I-40 | 110-300 | 132-295 | 380 +/- 1,8% | 210 | ||
Коммутация осуществляется с помощью опционального щита ЩК 45 в трех вариантах исполнения:
| Вариант исполнения ЩК 45 | Масса, кг | Габариты, мм |
| РБ - с ручным байпасом по каждой фазе | 37 | 688х275х872 |
| КТВ - с контролем трехфазового выхода | 20 | 510х245х600 |
|
РБ-КТВ - с ручным байпасом по каждой фазе и контролем трехфазового выхода |
37 | 688х275х872 |
Для размещения на улице под навесом рекомендуется использовать металлический шкаф Ш1/7,5-30 (отдельный для каждого блока) со степенью защиты IP32. Его вес 25 кг, габариты 590х528х1033.
