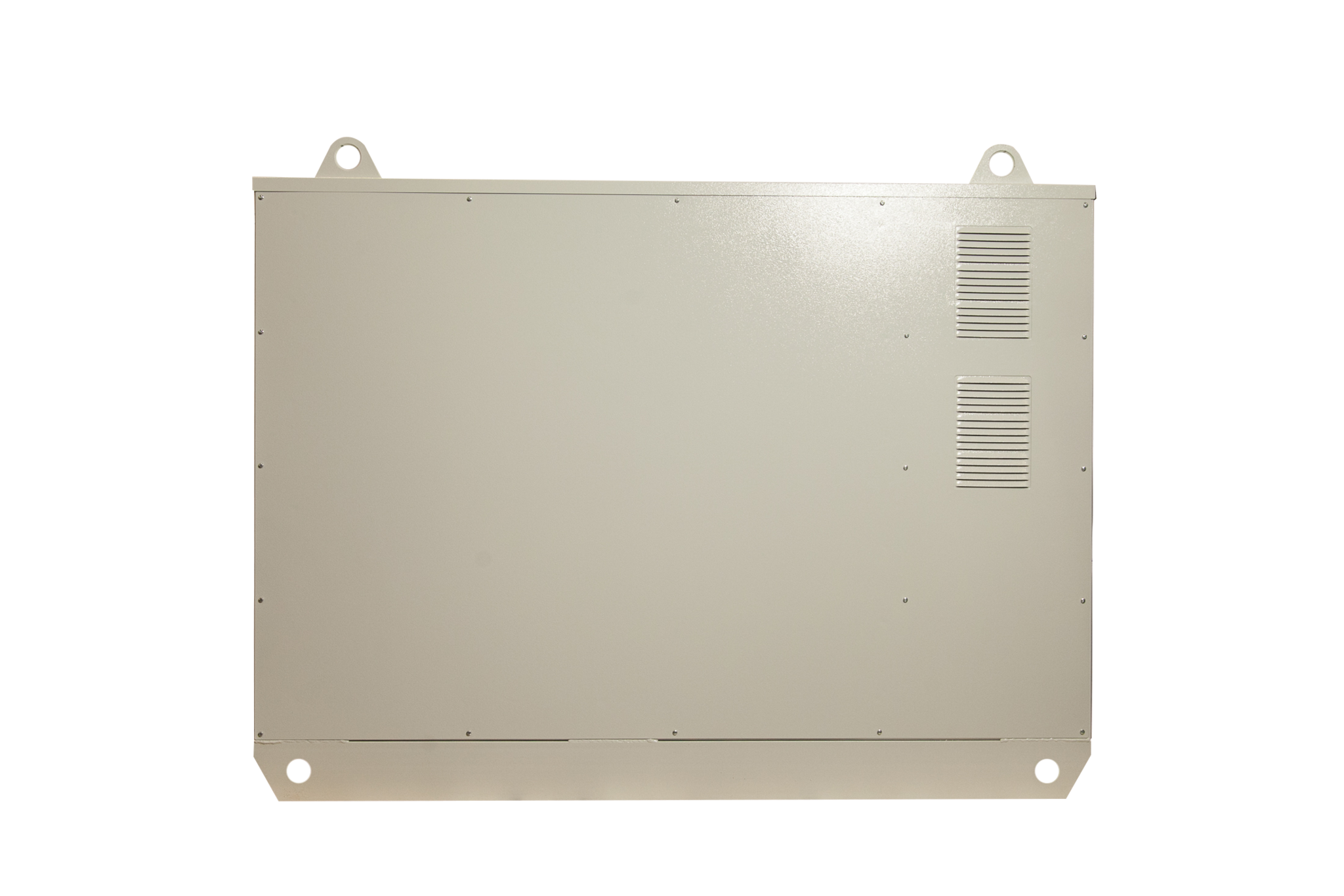

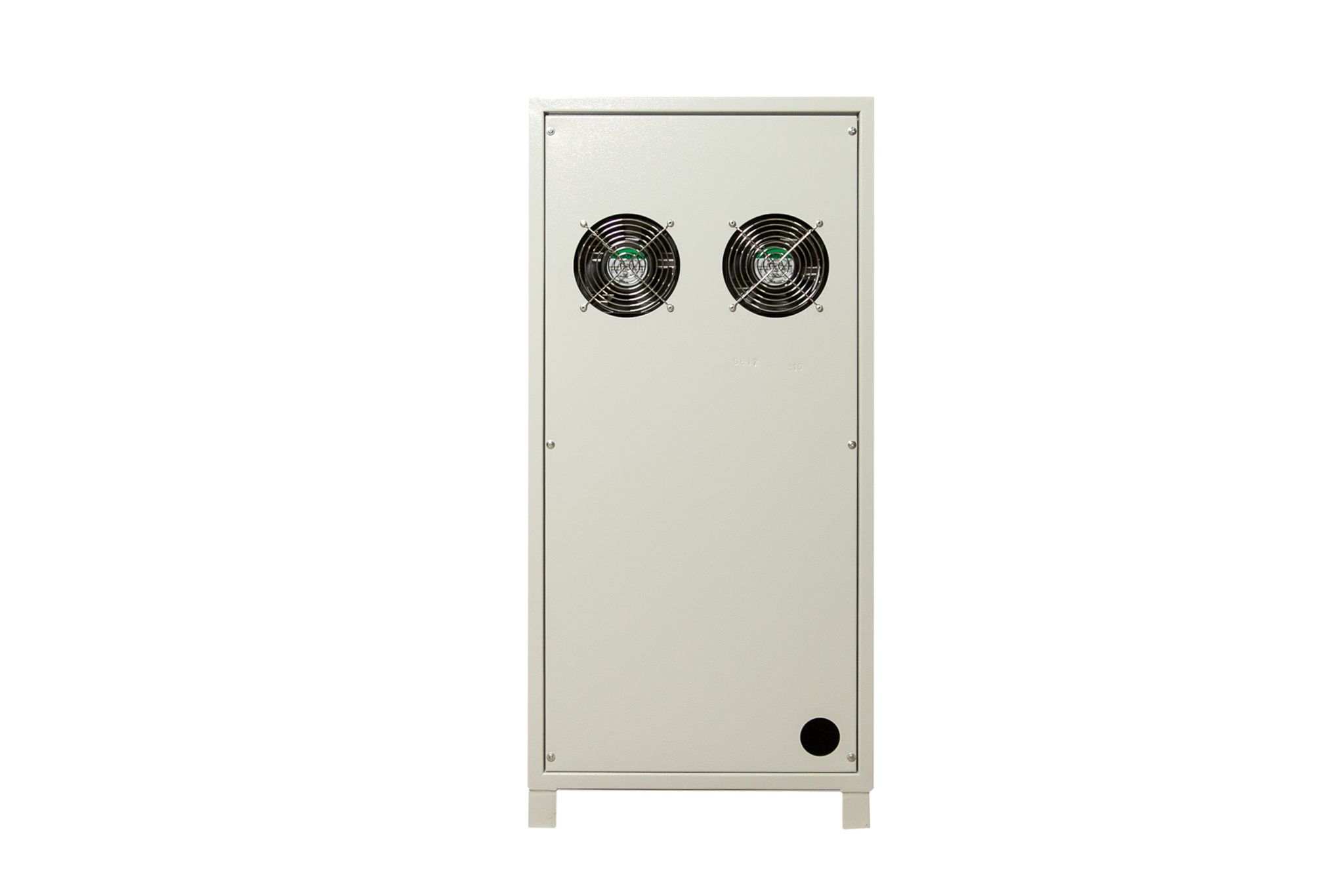

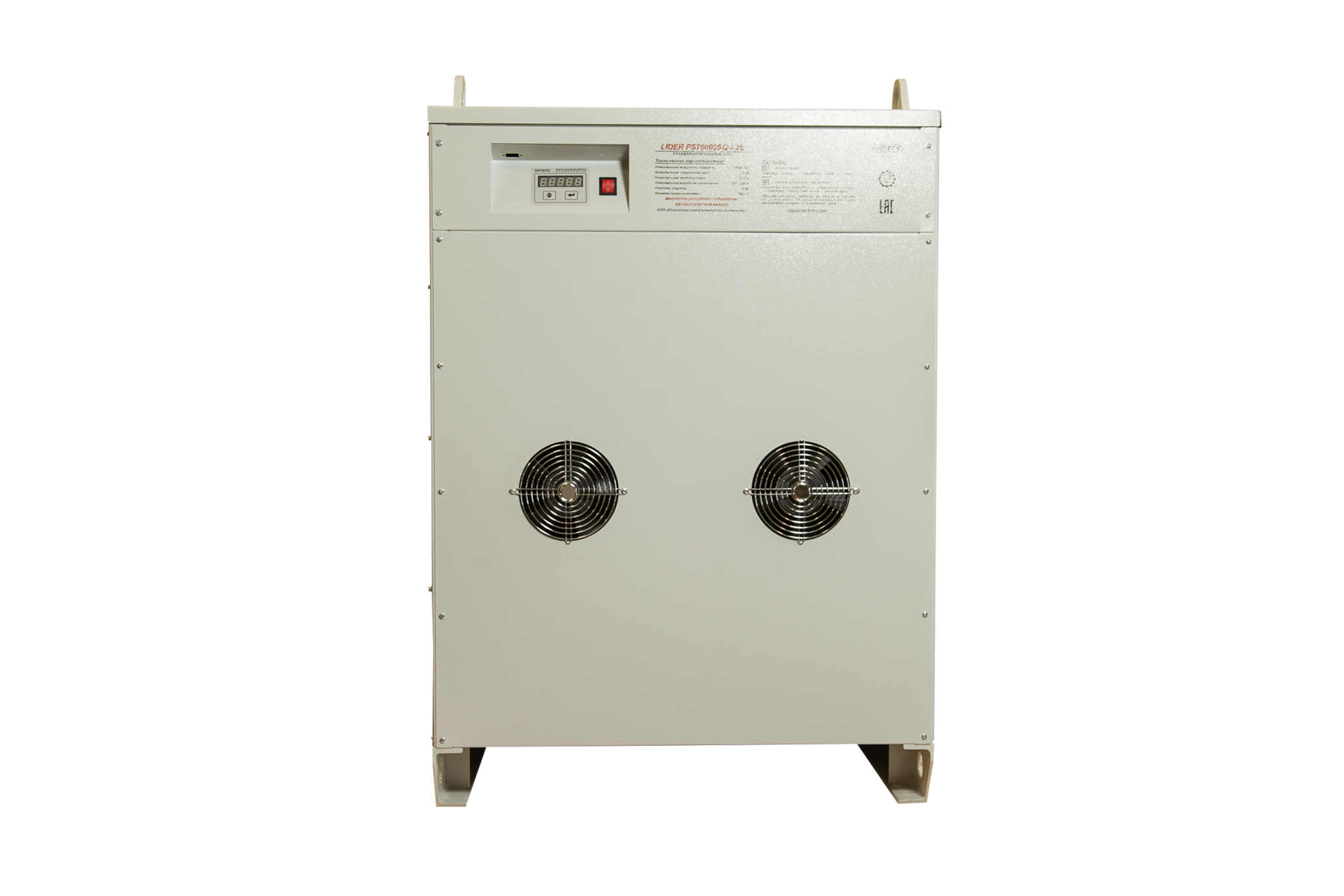

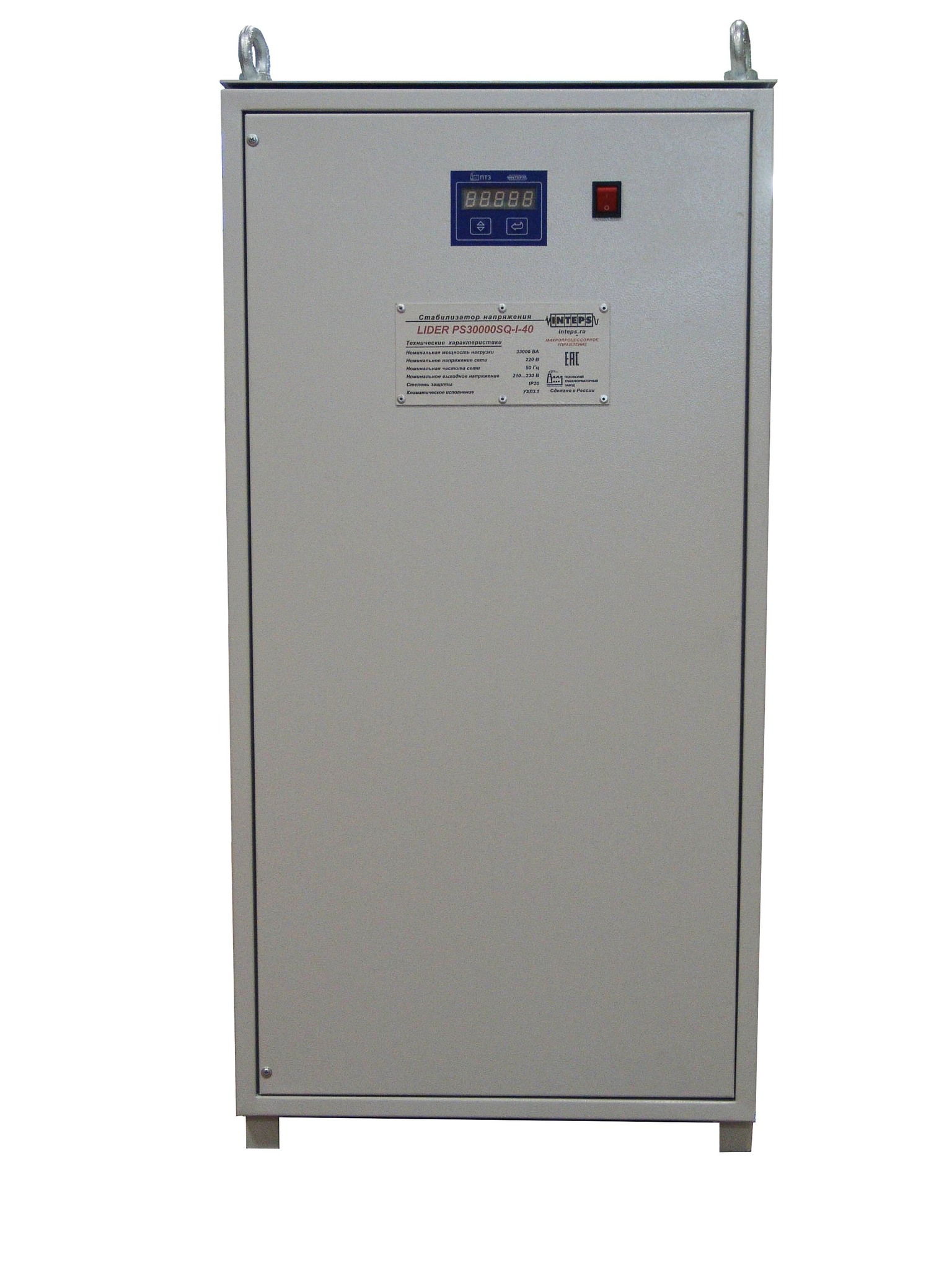

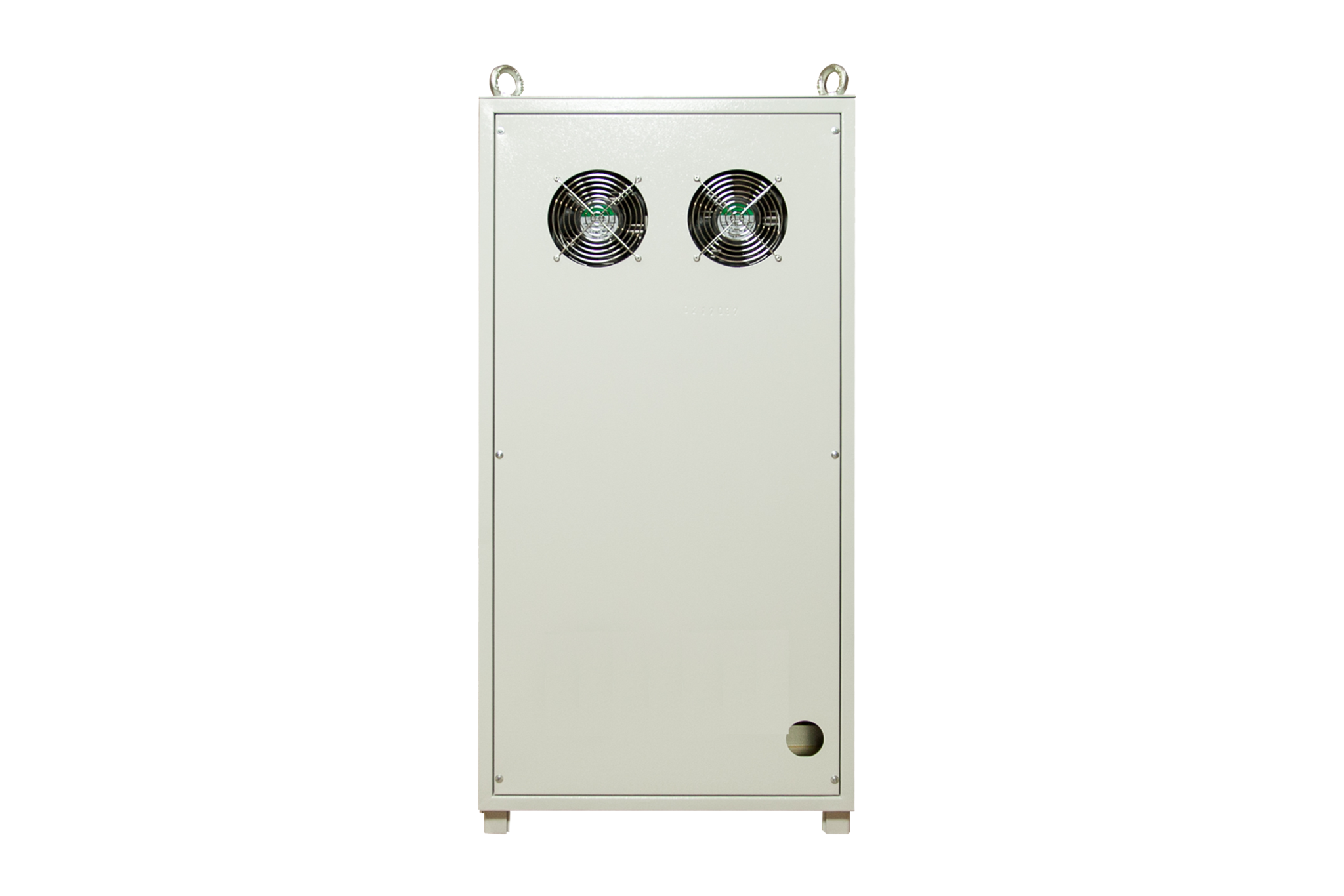

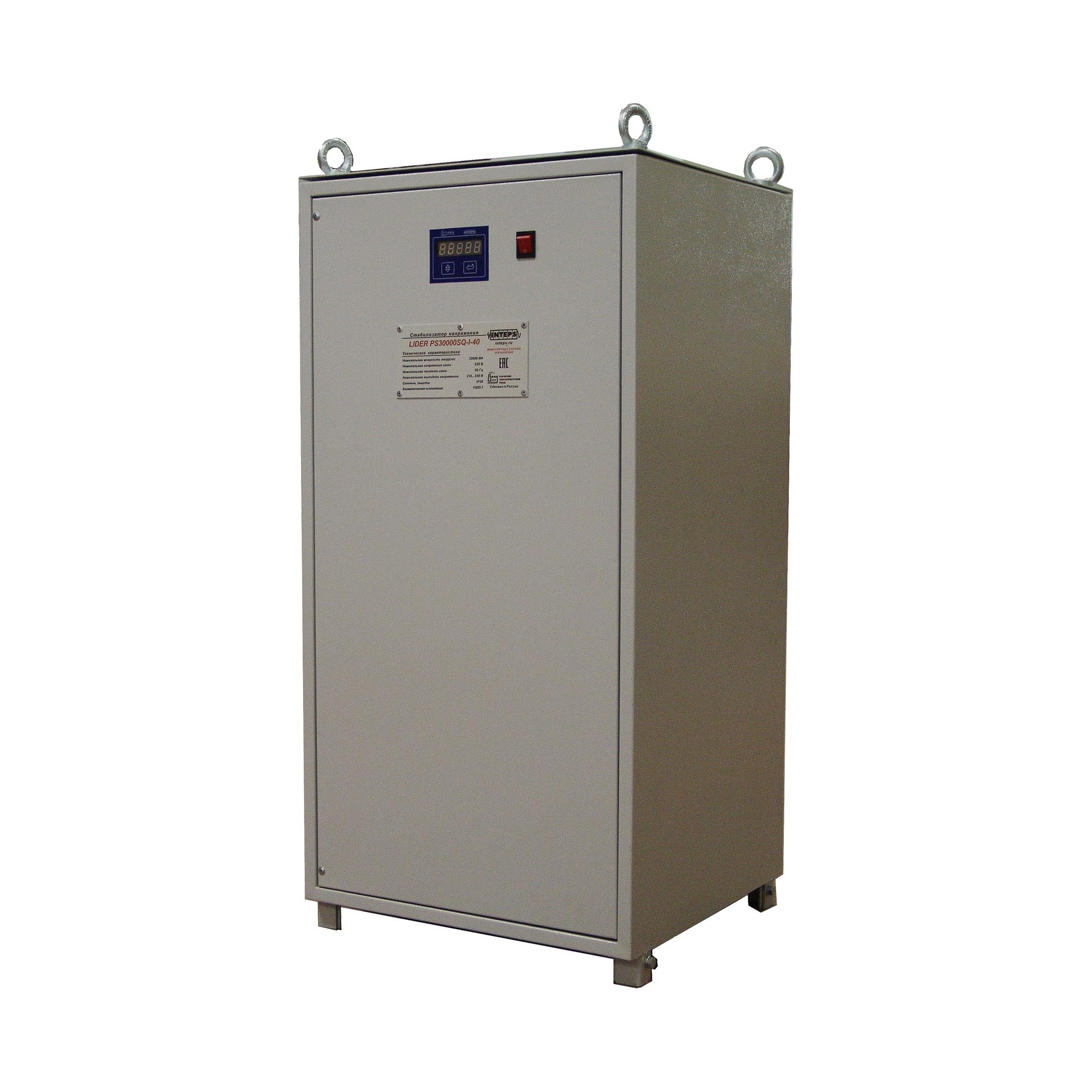

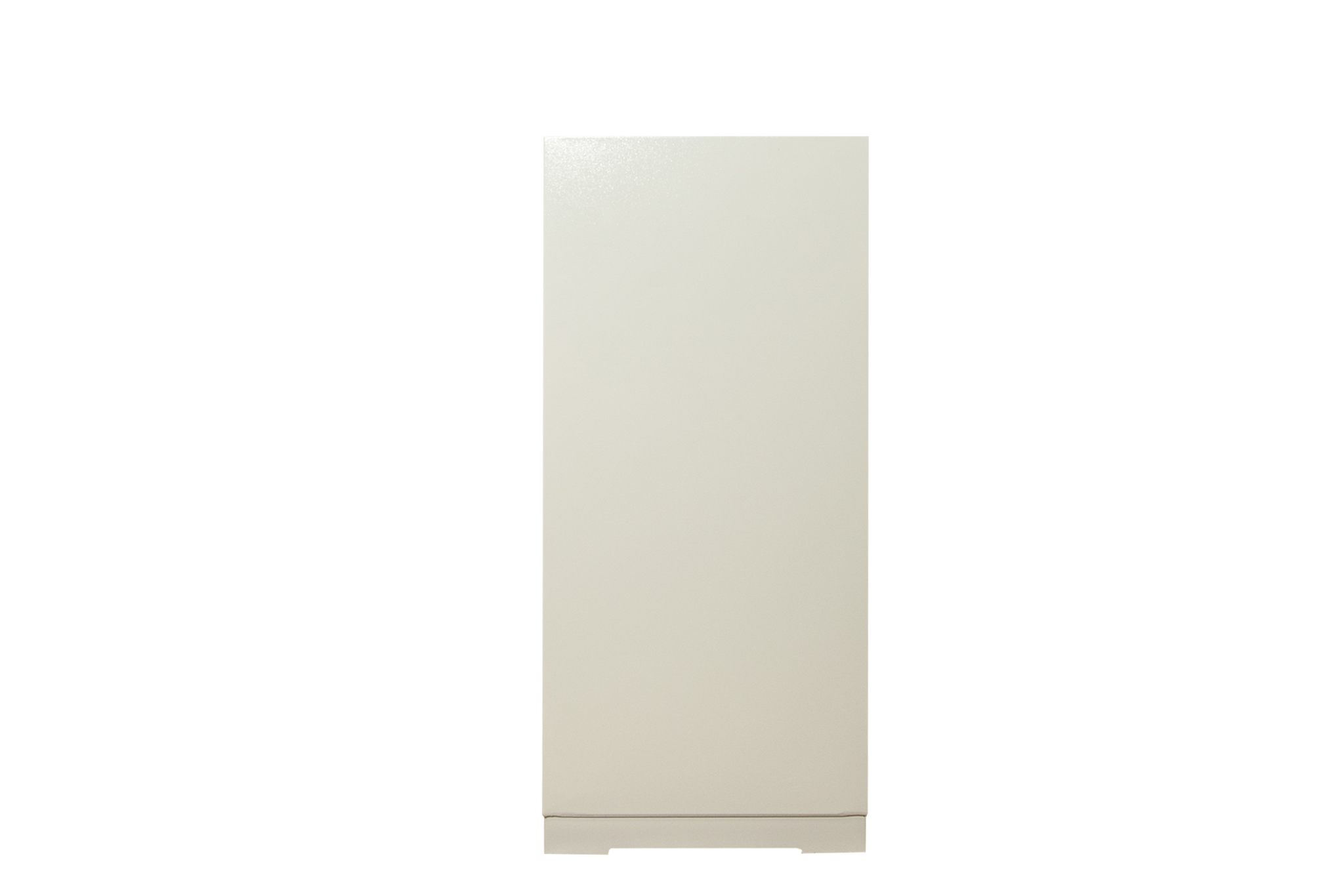

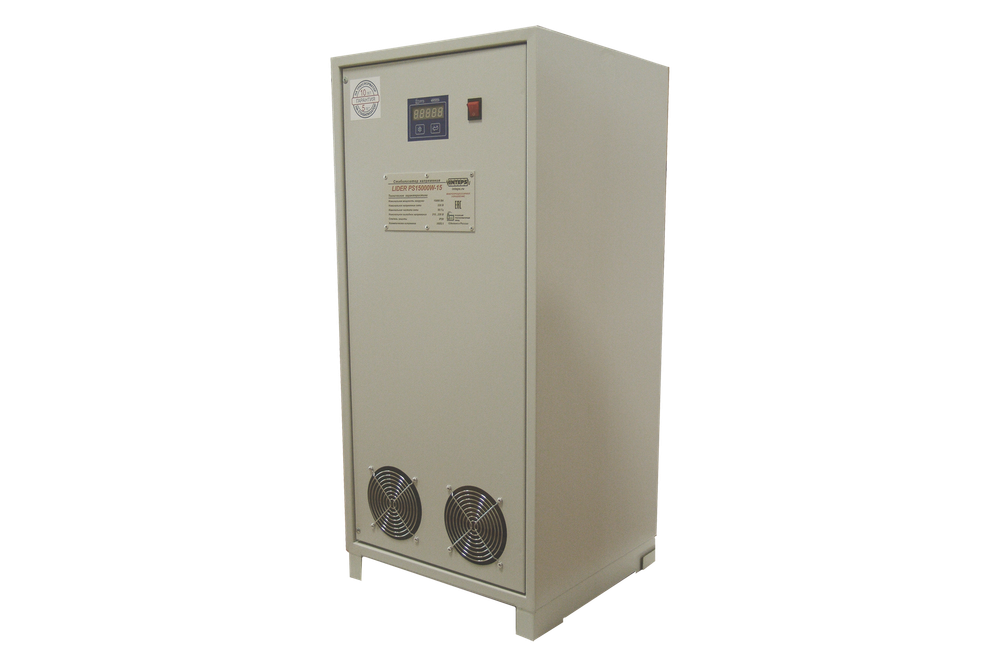

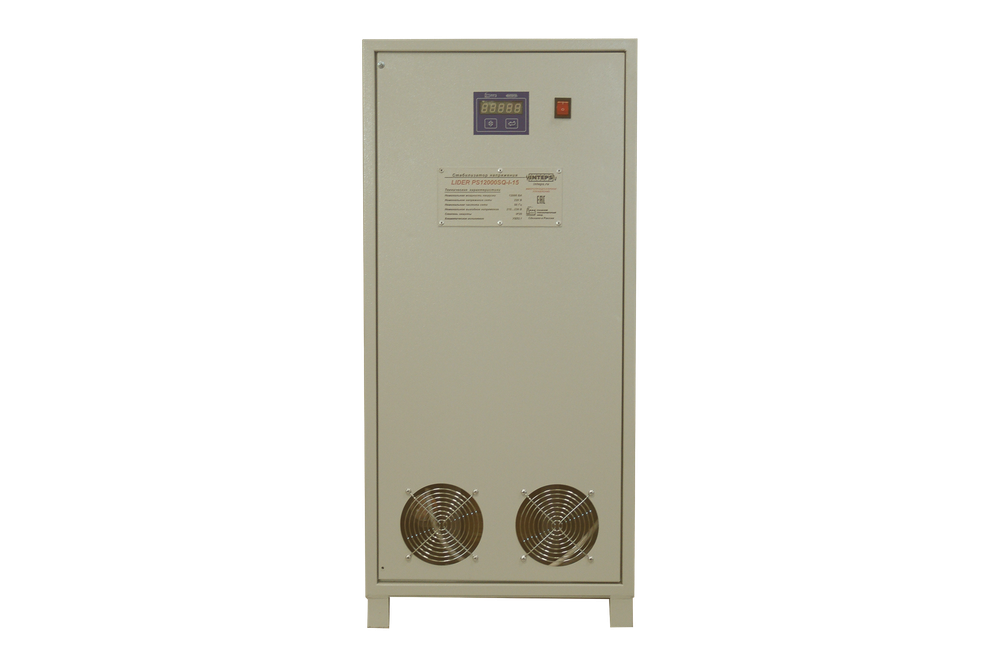

Стабилизатор напряжения серии SQ-I

Опции

В корзине шт Перейти

Нет в наличии

Добавить в сравнение

Мощные промышленные

Высокое быстродействие и перегрузочная способность

Встроенный автоматический байпас на больших моделях

Описание

Стабилизаторы напряжения серии SQ-I предназначены для:

мощного промышленного оборудования
станков металлообработки и лазерной резки
сварочного оборудования

Модель	Мощность, ВА	Входное напряжение, В		Номинальное выходное напряжение, устанавливается в диапазоне, В	Масса, кг	Габаритные размеры, мм
Модель	Мощность, ВА	Рабочее	Номинальное		Масса, кг	Габаритные размеры, мм
PS7500SQ-I-15	7 500	155-275	180-255	210-230 +/- 0,9%	55	552х269х291
PS7500SQ-I-25		135-290	160-280	210-230 +/- 1,4%	66
PS7500SQ-I-40		110-300	132-295	210-230 +/- 1,8%	70
PS10000SQ-I-15	10 000	155-275	180-255	210-230 +/- 0,9%	56
PS10000SQ-I-25		135-290	160-280	210-230 +/- 1,4%	63
PS10000SQ-I-40		110-300	132-295	210-230 +/- 1,8%	79
PS12000SQ-I-15	12 000	155-275	180-255	210-230 +/- 0,9%	74
PS12000SQ-I-25		135-290	160-280	210-230 +/- 1,4%	83
PS12000SQ-I-40		110-300	132-295	210-230 +/- 1,8%	85
PS15000SQ-I-15	15 000	155-275	180-255	210-230 +/- 0,9%	73
PS15000SQ-I-25		135-290	160-280	210-230 +/- 1,4%	84
PS15000SQ-I-40		110-300	132-295	210-230 +/- 1,8%	98
PS20000SQ-I-15	21 000	155-275	180-255	210-230 +/- 0,9%	82
PS20000SQ-I-25		135-290	160-280	210-230 +/- 1,4%	98
PS20000SQ-I-40		110-300	132-295	210-230 +/- 1,8%	120
PS30000SQ-I-15	33 000	155-275	180-255	210-230 +/- 0,9%	91
PS30000SQ-I-25		135-290	160-280	210-230 +/- 1,4%	115

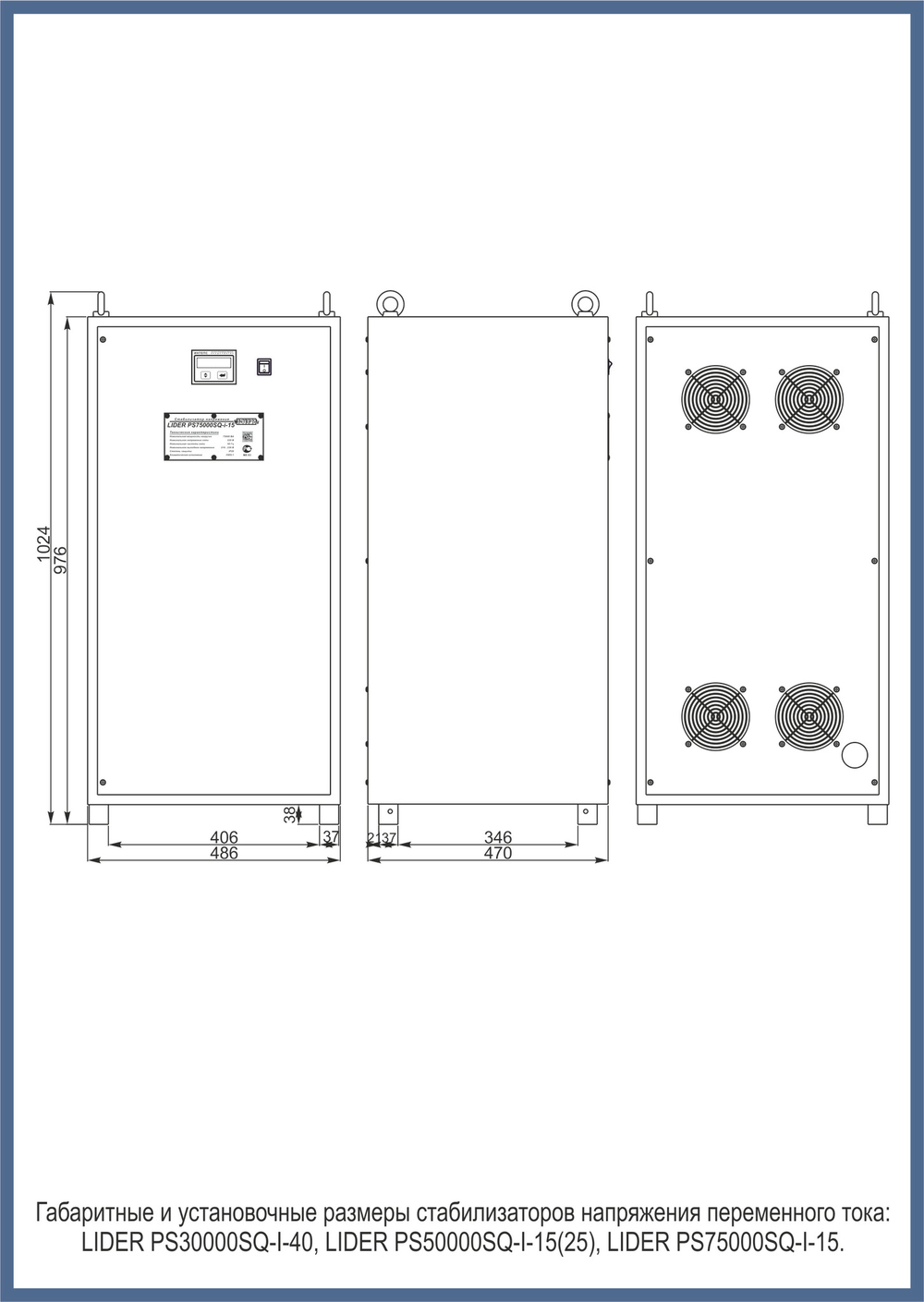

PS30000SQ-I-40		110-300	132-295	210-230 +/- 1,8%	173	486х462х1033
PS50000SQ-I-15	50 000	155-275	180-255	210-230 +/- 0,9%	147
PS50000SQ-I-25		135-290	160-280	210-230 +/- 1,4%	181
PS50000SQ-I-40		110-280	132-260	210-230 +/- 4,0%	426	753х1413х1108
PS75000SQ-I-15	75 000	155-275	180-255	210-230 +/- 0,9%	185	486х462х1033
PS75000SQ-I-25		135-280	160-260	210-230 +/- 3,0%	406	753х1413х1108
PS75000SQ-I-40		110-280	132-260	210-230 +/- 4,0%	529
PS100000SQ-I-15	100 000	155-275	187-258	210-230 +/- 2,5%	395
PS100000SQ-I-25		135-280	160-260	210-230 +/- 3,0%	464
PS100000SQ-I-40		110-280	132-260	210-230 +/- 4,0%	590
PS160000SQ-I-15	160 000	155-275	187-258	210-230 +/- 2,5%	500
PS160000SQ-I-25	160 000	135-280	160-260	210-230 +/- 3,0%	550
PS210000SQ-I-15	210 000	155-275	187-258	210-230 +/- 2,5%	525

Стабилизаторы обеспечивают заданный уровень номинального выходного напряжения при работе в указанном диапазоне входного номинального напряжения.

При выходе параметров сети за номинальный диапазон, но в пределах рабочего, напряжение на выходе стабилизатора может отличаться от номинального.

Эксплуатационные характеристики:

Выпускаются в металлическом корпусе со степенью защиты IP20
Климатическое исполнение УХЛ 3.1
Температура эксплуатации от -40⁰С до +40⁰С
Перегрузочная способность:
- 10 с при Рнагр. 1,1-1,5 от номинала
- 5 с при Рнагр. 1,5-2,0 от номинала
- 1 с при Рнагр. 2,0-4,0 от номинала
- 10 мс при Рнагр. > 4,0 от номинала
КПД не менее 97%
Уровень шума не более 40дБ
Скорость реакции на возмущение сети не менее 300 В/с
Отклик на возмущение не более 40 мс

Стабилизаторы обеспечивают:

высокую перегрузочную способность
автоматическое отключение от сети при превышении входного напряжения свыше рабочего диапазона стабилизатора, с последующим автоматическим включением при нормализации входного напряжения
защиту от короткого замыкания
защиту от импульсного напряжения
возможность безопасной перегрузки для пусковых токов электродвигателей
отсутствие искажения синусоиды выходного напряжения
работу в режиме «байпас» в аварийной ситуации (при наличии опции)
контроль выходного напряжения и мощности нагрузки, а также защиту потребителей в режиме «байпас» (при наличии опции)
постоянное измерение действующих значений входного, выходного напряжения, мощности нагрузки
индикацию входного и выходного напряжения, мощности нагрузки, температуры силовых ключей, режима работы и диагностику системы охлаждения
контроль температуры силового трансформатора
переход в автоматический «байпас» при перегреве автотрансформатора или силовых ключей с последующим включением в работу при нормализации их температуры (при наличии опции)
перегрев возможен только при длительных перегрузках стабилизатора выше норм указанных в паспорте
