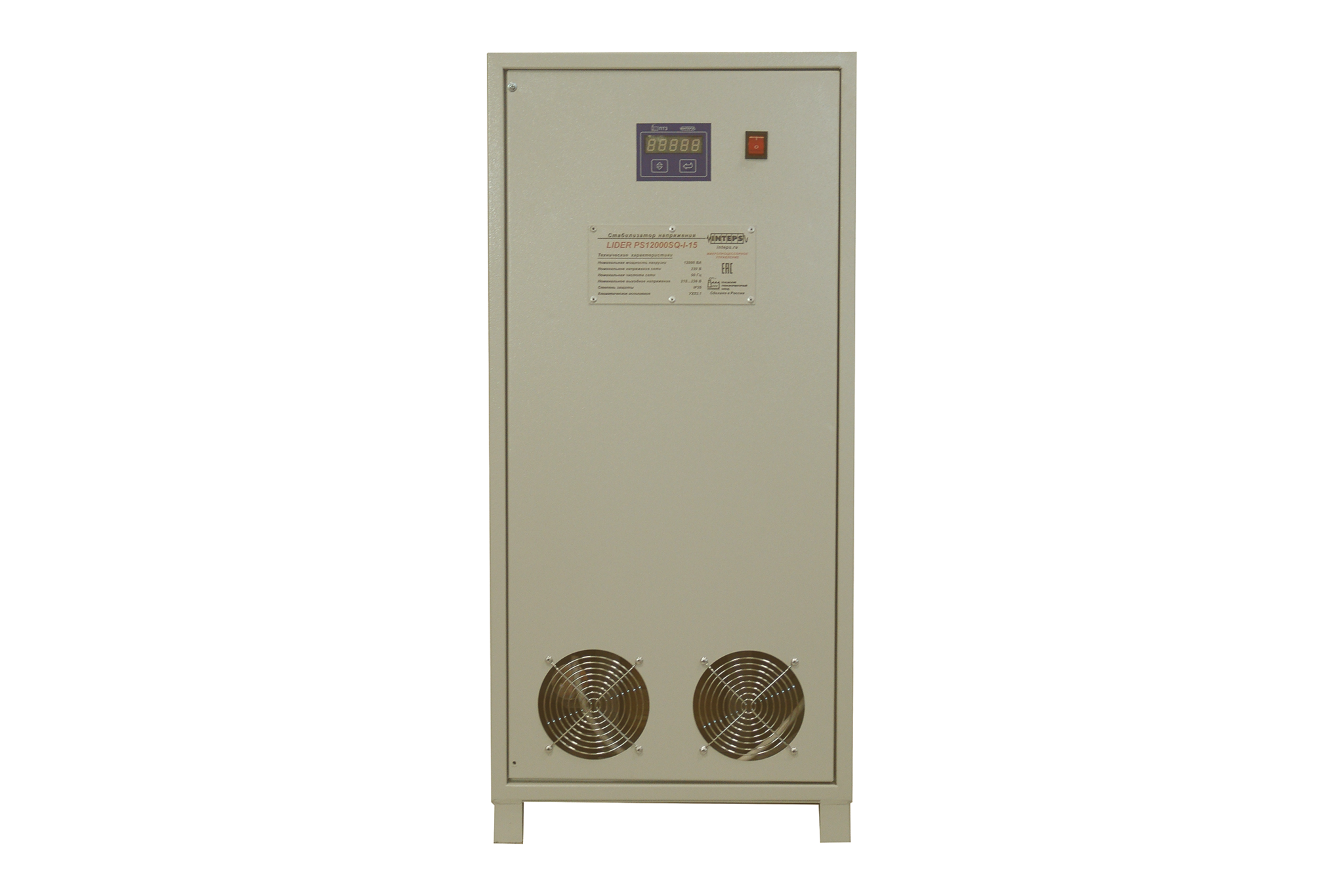

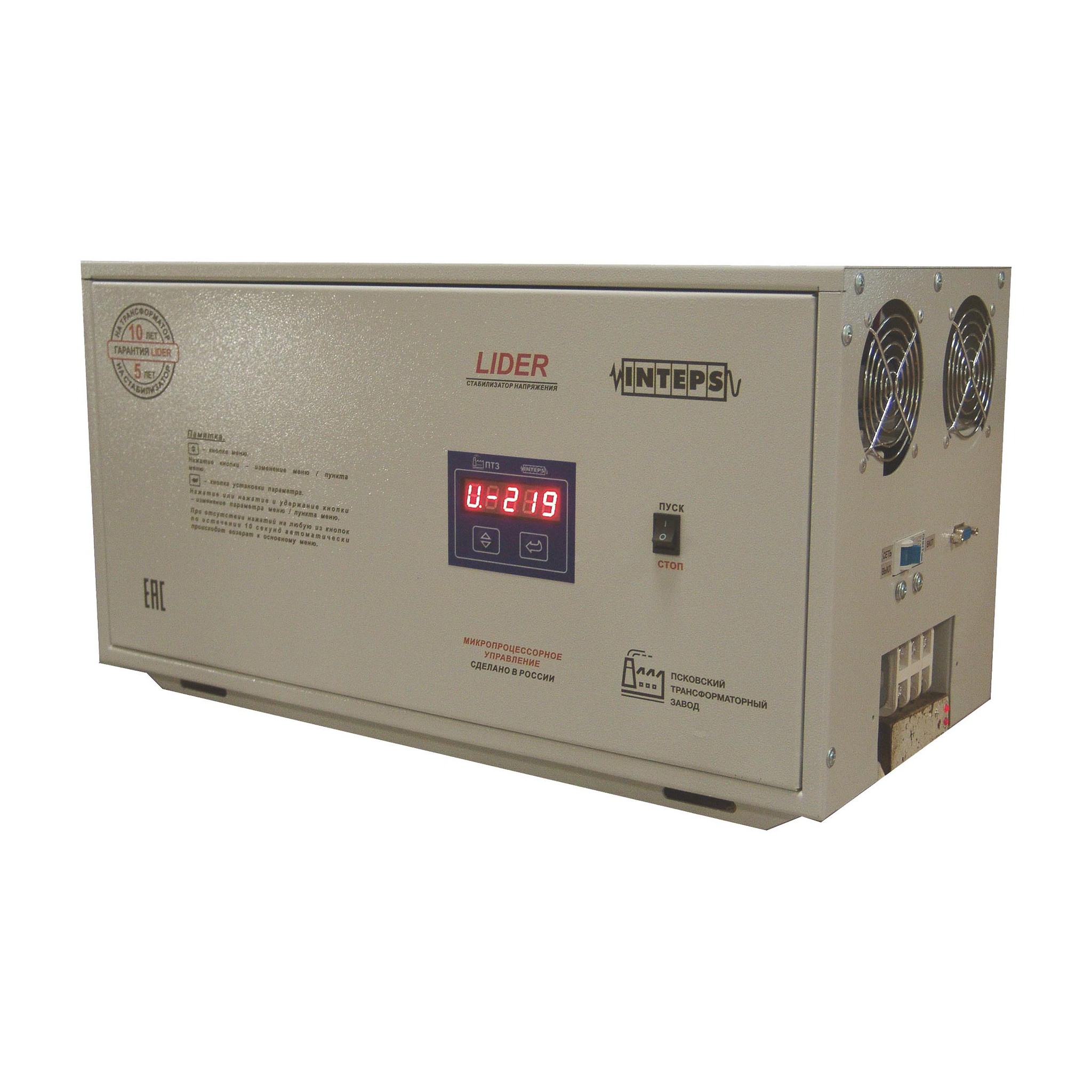

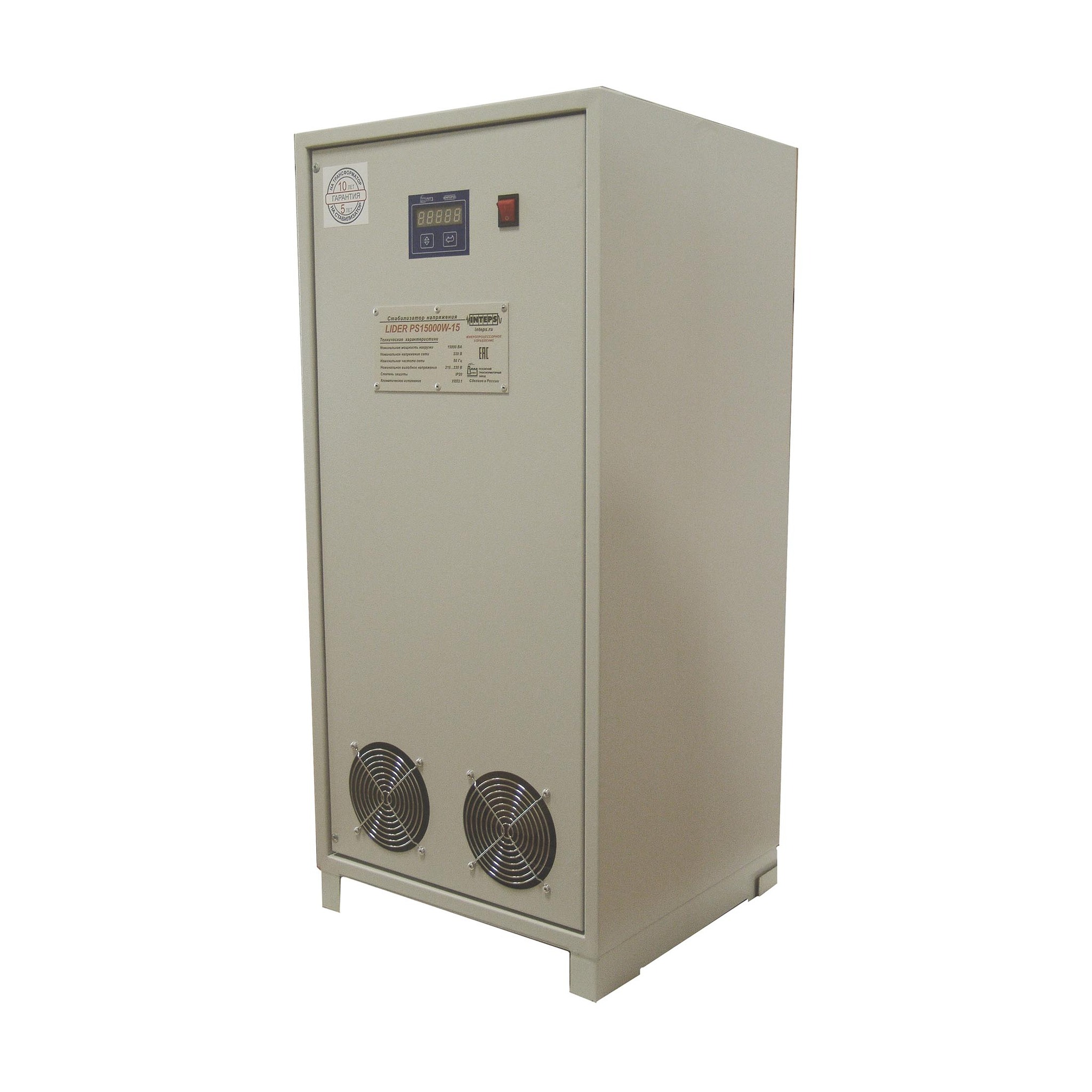

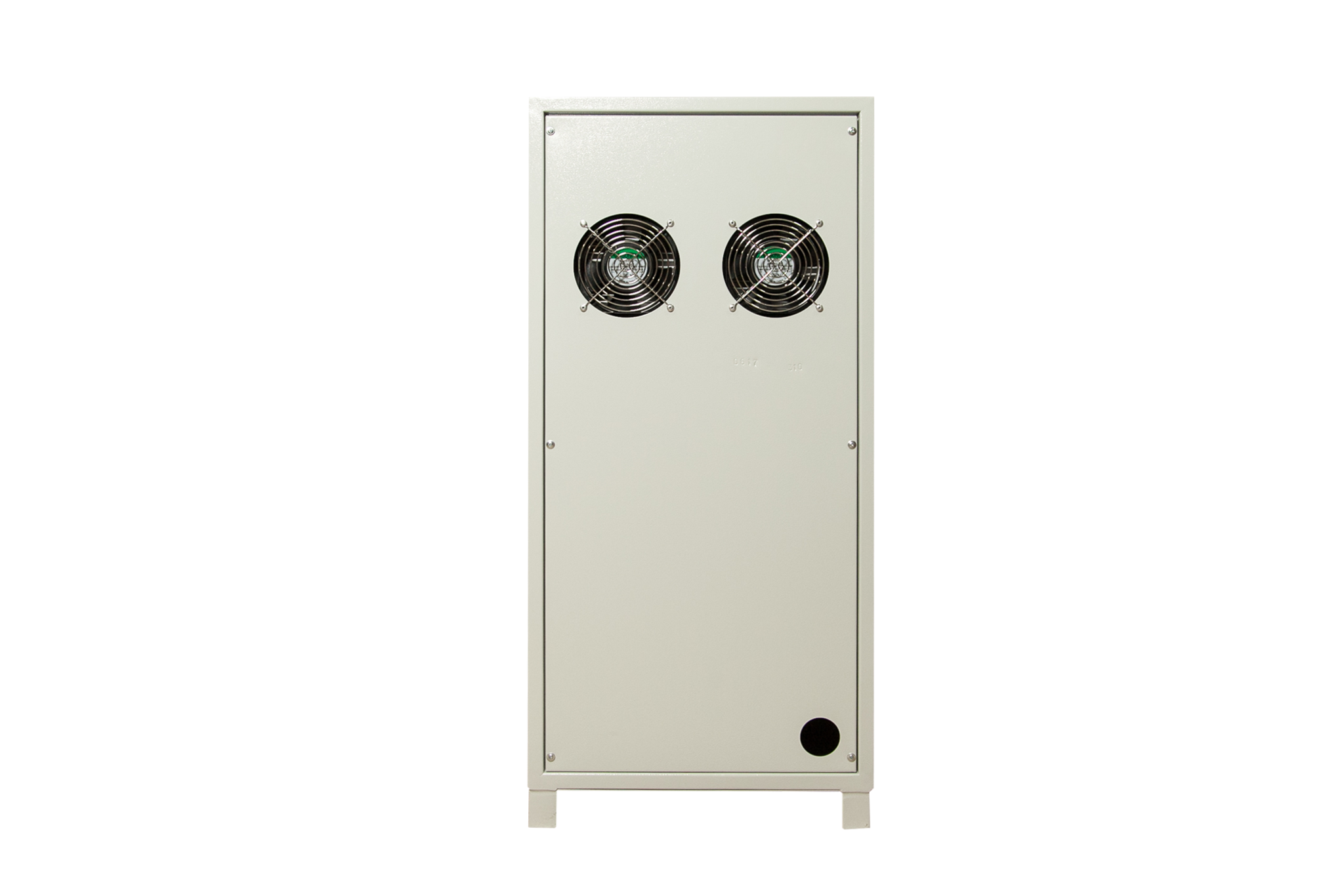

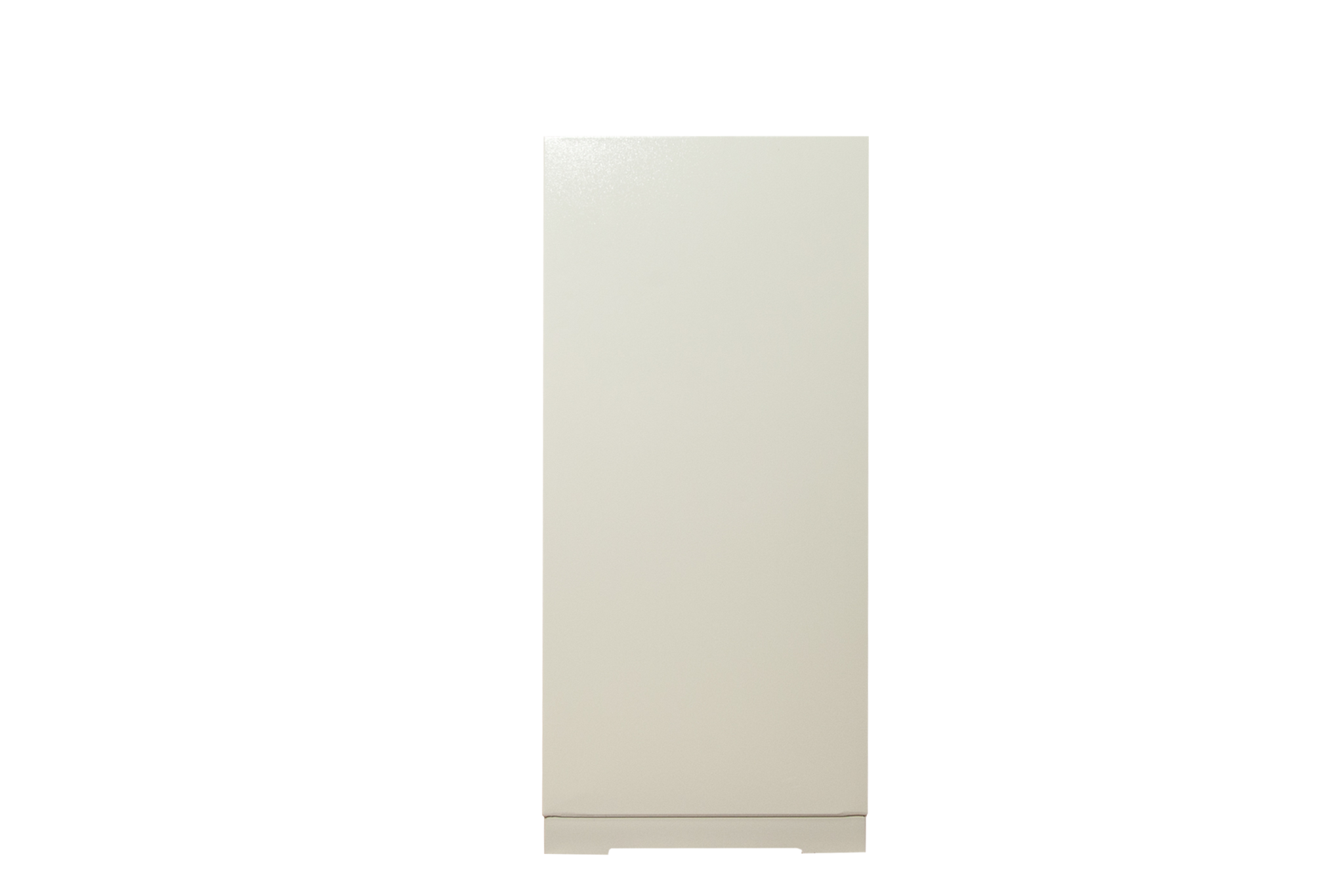

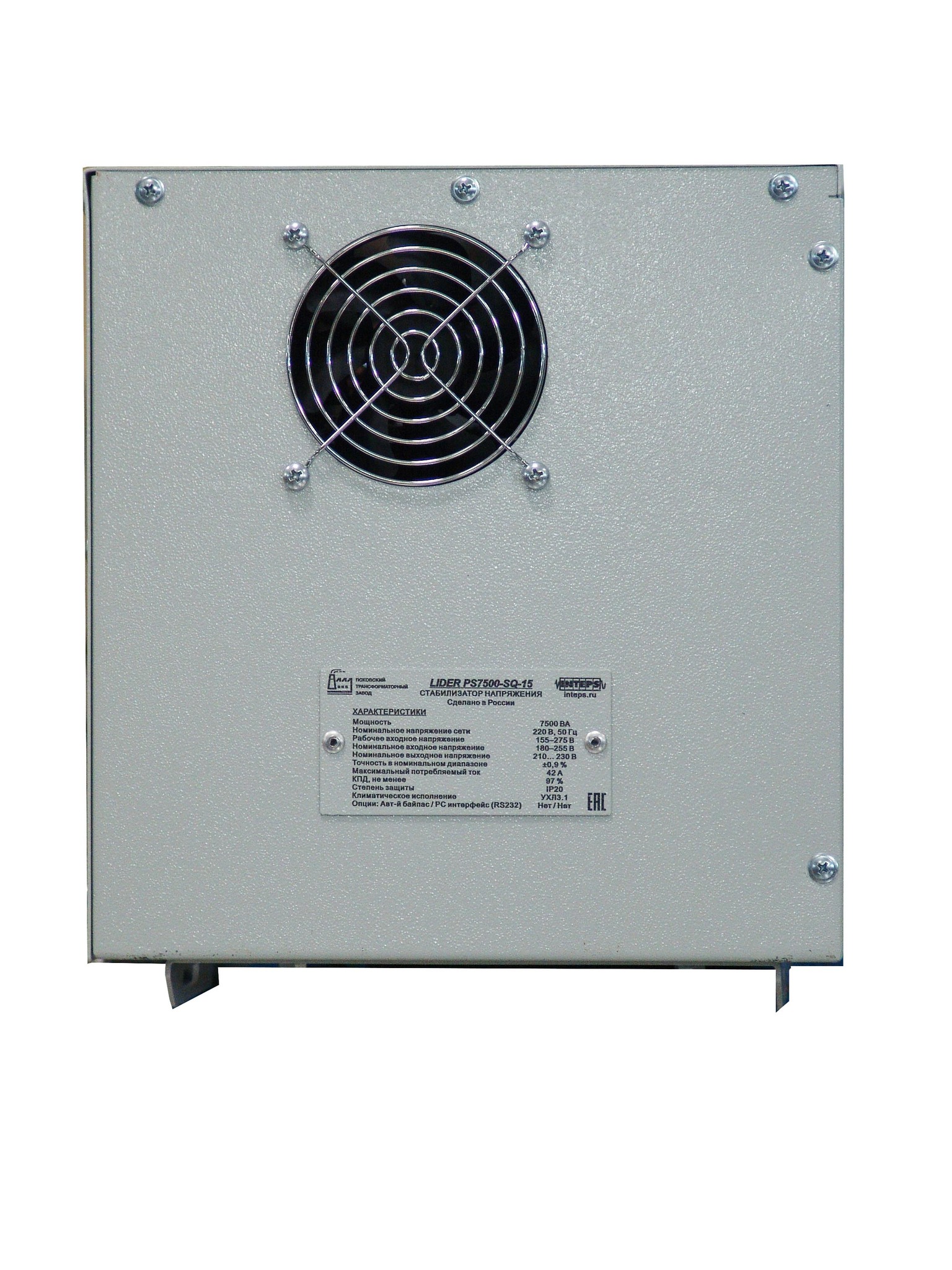

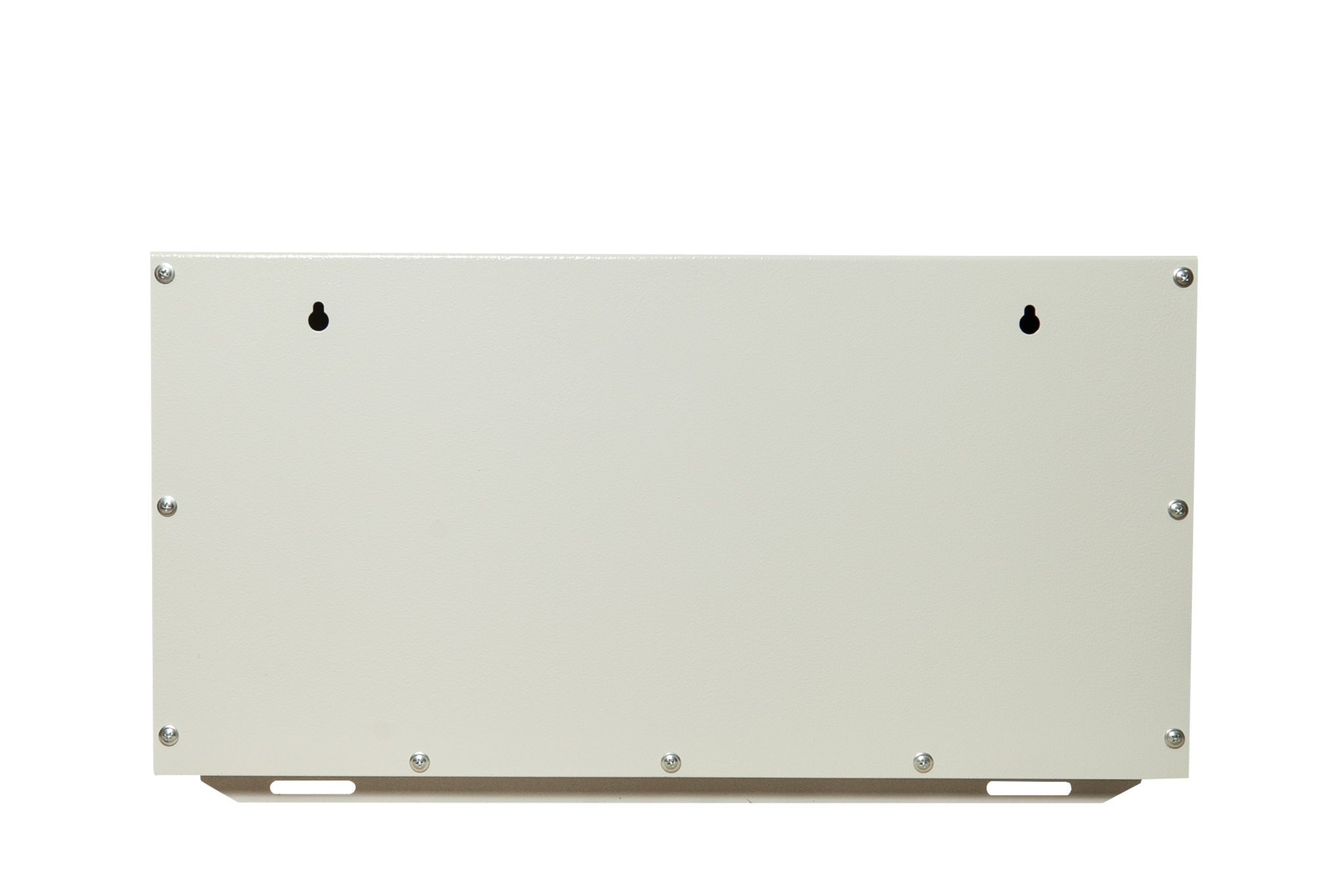

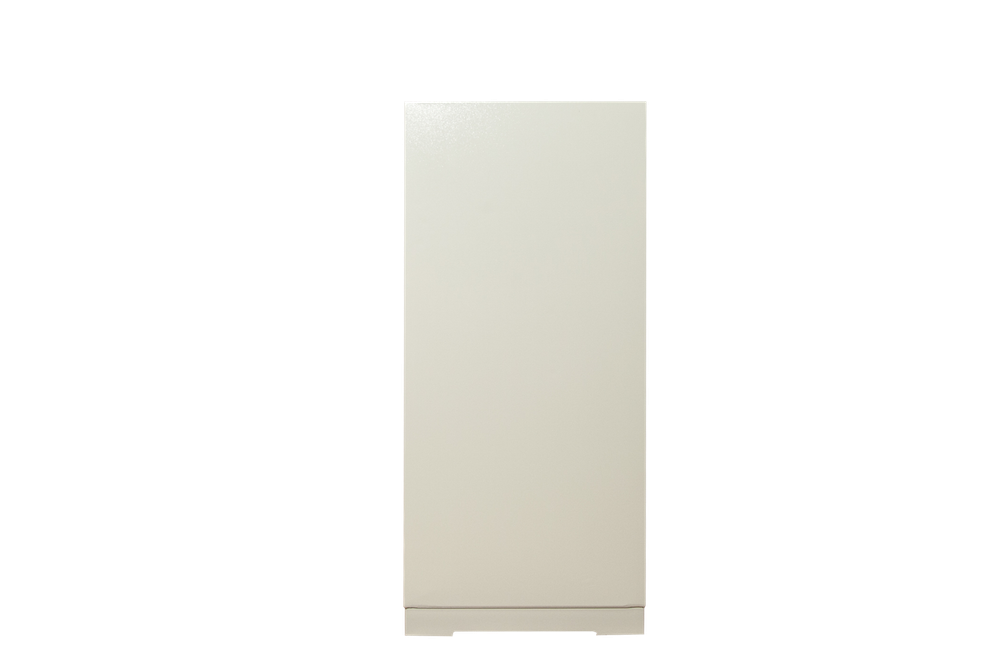

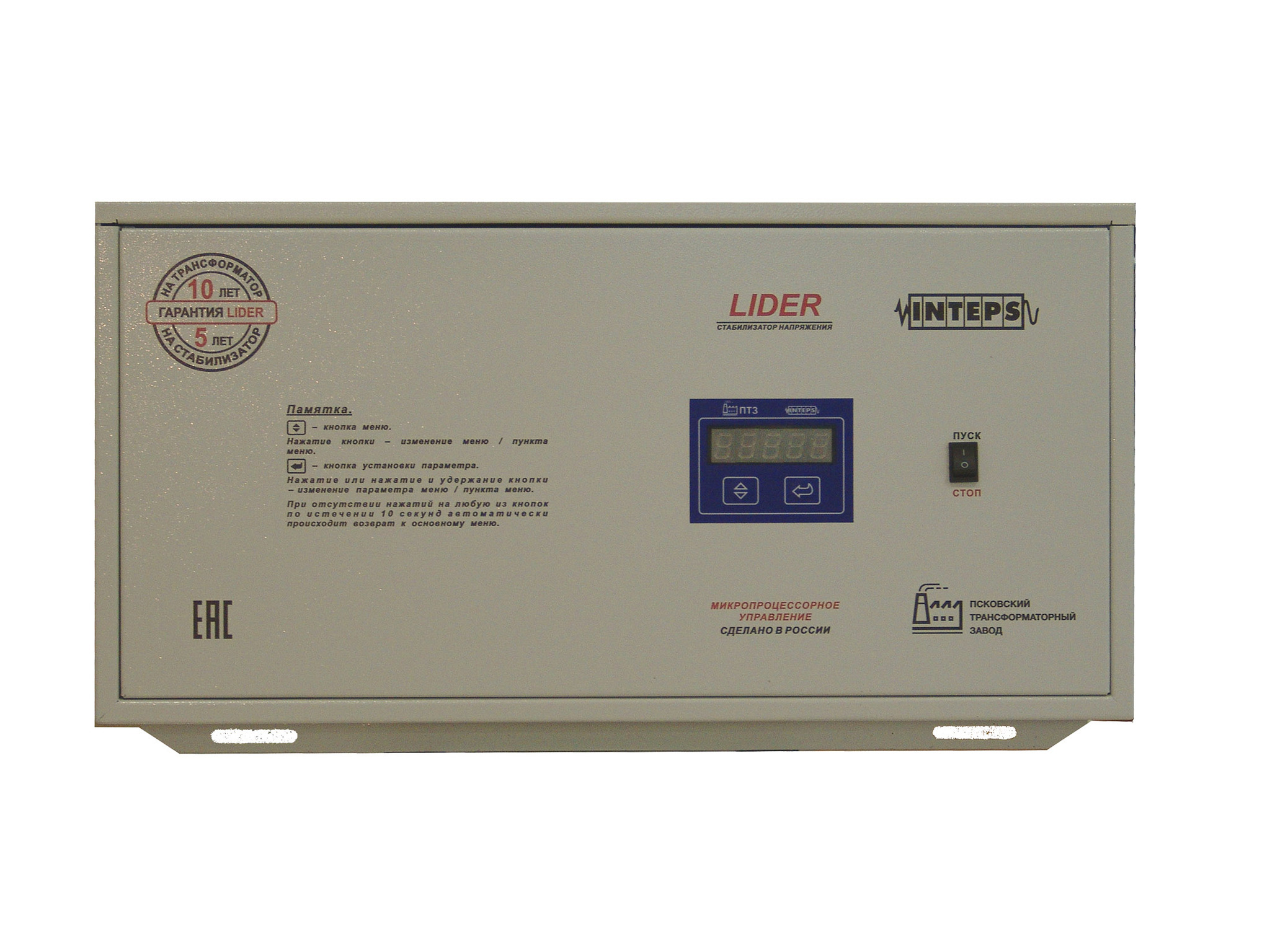

Стабилизатор напряжения серии SQ-C с гальванической развязкой

В корзине шт Перейти

Нет в наличии

Добавить в сравнение

С разделительным трансформатором для гальванической развязки

Максимальная защита от импульсов высокого напряжения и устойчивость к внешнему воздействию

Повышенная электробезопасность

Описание

Электронные стабилизаторы напряжения серии «SQ-С» предназначены для:

Бассейнов и саун
Медицинских учреждений
Школ и дошкольных учреждений
Телекоомуникационных компаний
Объектов с повышенным уровнем безопасности

Модель	Мощность, ВА	Входное напряжение, В		Номинальное выходное напряжение, устанавливается в диапазоне, В	Масса, кг	Габаритные размеры, мм
Модель	Мощность, ВА	Рабочее	Номинальное		Масса, кг	Габаритные размеры, мм

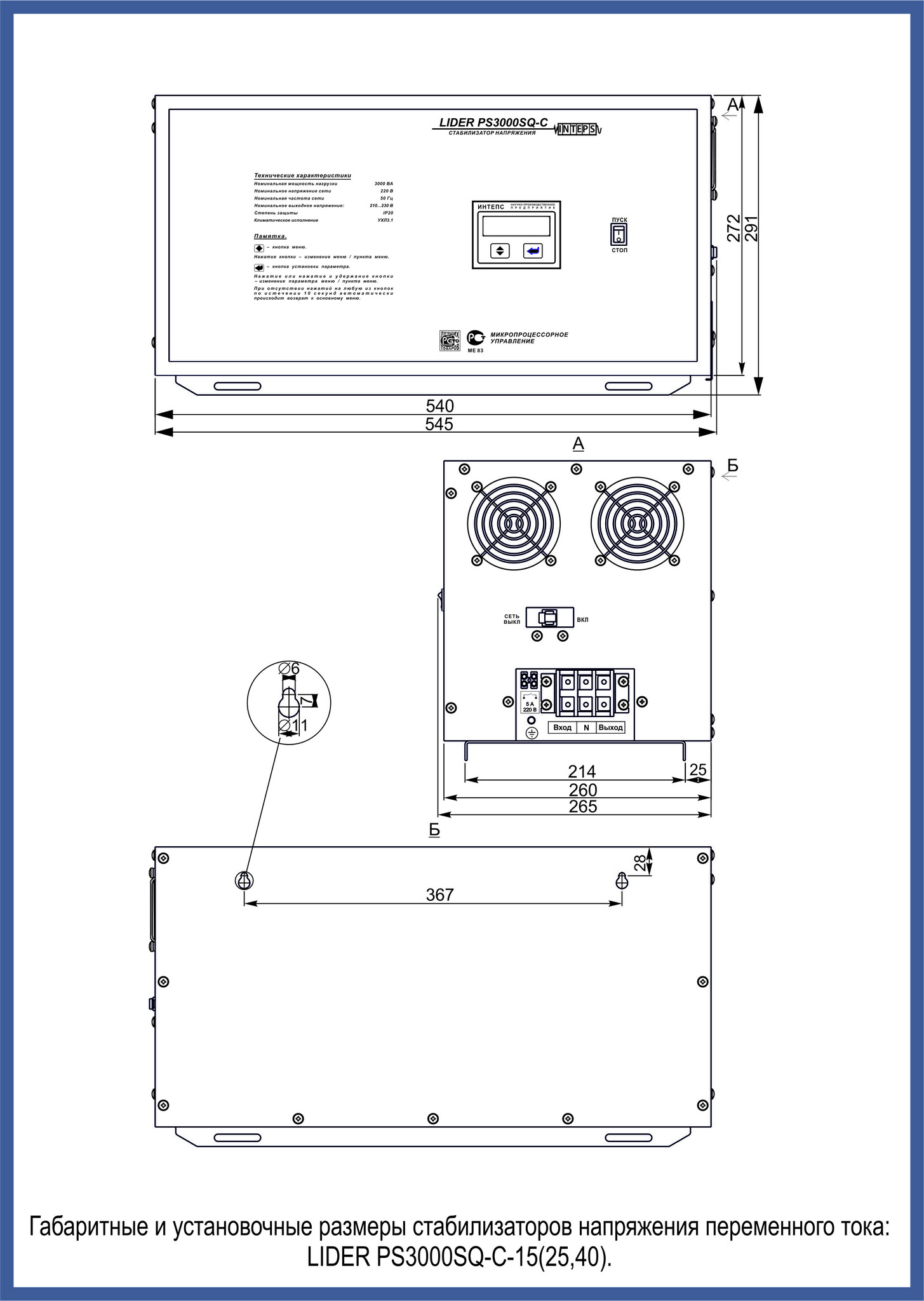

PS3000SQ-C-15	3 000	155-275	180-255	210-230 +/- 0,9%	43	552x269x291
PS3000SQ-C-25		135-290	160-280	210-230 +/- 1,4%	49
PS3000SQ-C-40		110-300	132-295	210-230 +/- 1,8%	51

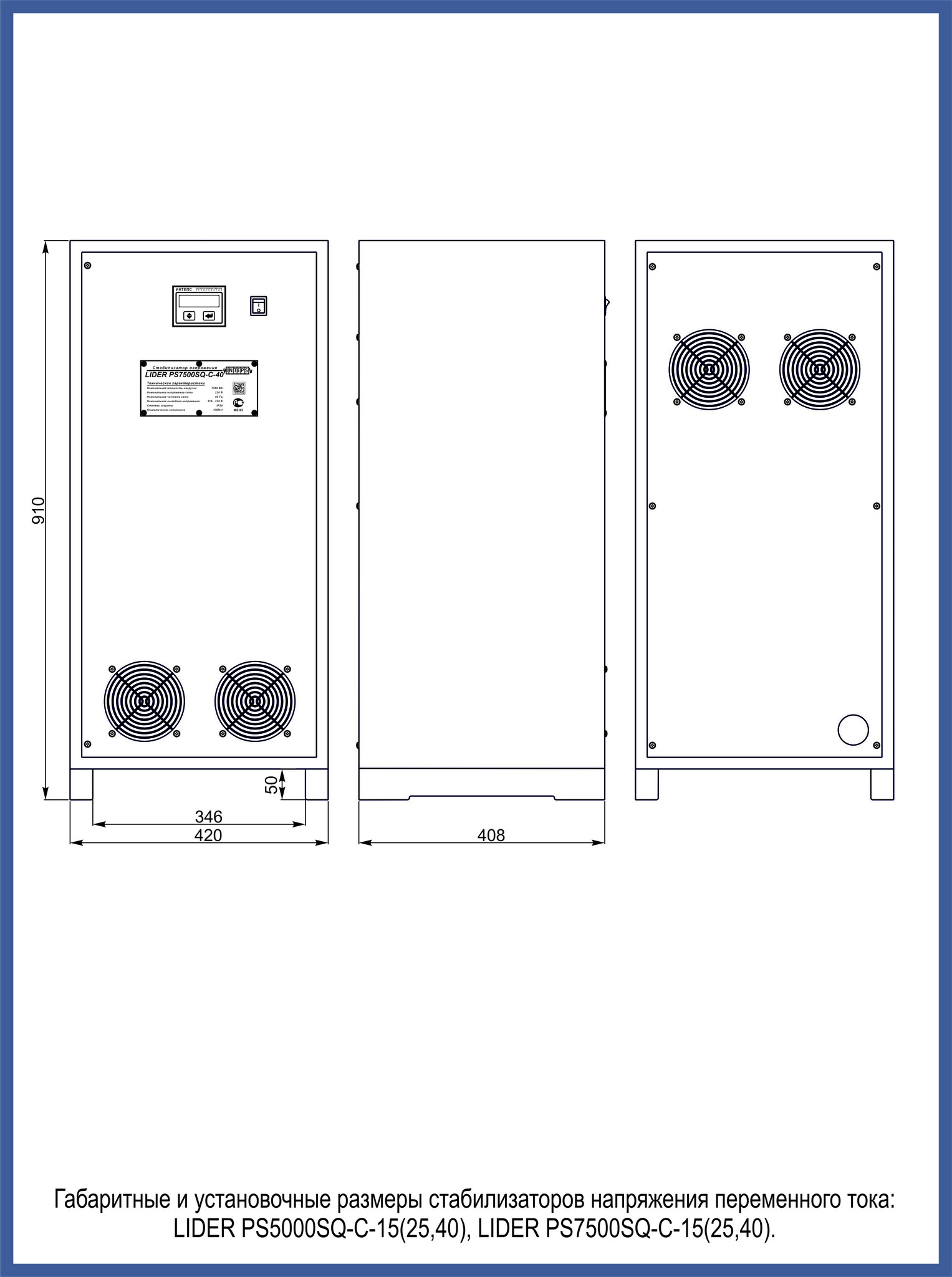

PS5000SQ-C-15	5 000	155-275	180-255	210-230 +/- 0,9%	59	420x408x910
PS5000SQ-C-25		135-290	160-280	210-230 +/- 1,4%	85
PS5000SQ-C-40		110-300	132-295	210-230 +/- 1,8%	88
PS7500SQ-C-15	7 500	155-275	180-255	210-230 +/- 0,9%	103
PS7500SQ-C-25		135-290	160-280	210-230 +/- 1,4%	108
PS7500SQ-C-40		110-300	132-295	210-230 +/- 1,8%	109
PS10000SQ-C-15	10 000	155-275	180-255	210-230 +/- 0,9%	104
PS10000SQ-C-25		135-290	160-280	210-230 +/- 1,4%	134	486x462x1033
PS10000SQ-C-40		110-300	132-295	210-230 +/- 1,8%	140
PS12000SQ-C-15	12 000	155-275	180-255	210-230 +/- 0,9%	115
PS12000SQ-C-25		135-290	160-280	210-230 +/- 1,4%	134
PS12000SQ-C-40		110-300	132-295	210-230 +/- 1,8%	158
PS15000SQ-C-15	15 000	155-275	180-255	210-230 +/- 0,9%	135
PS15000SQ-C-25	15 000	135-290	160-280	210-230 +/- 1,4%	163
PS20000SQ-C-25	21 000	135-290	160-280	210-230 +/- 1,4%	192

Стабилизаторы обеспечивают заданный уровень номинального выходного напряжения при работе в указанном диапазоне входного номинального напряжения.

При выходе параметров сети за номинальный диапазон, но в пределах рабочего, напряжение на выходе стабилизатора может отличаться от номинального.

Эксплуатационные характеристики:

Выпускаются в металлическом корпусе со степенью защиты IP20
Климатическое исполнение УХЛ 3.1
Температура эксплуатации от -40⁰С до +40⁰С
Перегрузочная способность:
- 10 с при Рнагр. 1,1-1,5 от номинала
- 5 с при Рнагр. 1,5-2,0 от номинала
- 1 с при Рнагр. 2,0-4,0 от номинала
- 10 мс при Рнагр. > 4,0 от номинала
КПД не менее 97%
Уровень шума не более 40дБ
Скорость реакции на возмущение сети не менее 300 В/с
Отклик на возмущение не более 40 мс

Стабилизаторы обеспечивают:

- высокую перегрузочную способность
- автоматическое отключение от сети при превышении входного напряжения свыше рабочего диапазона стабилизатора, с последующим автоматическим включением при нормализации входного напряжения
- защиту от короткого замыкания
- защиту от импульсного напряжения
- возможность безопасной перегрузки для пусковых токов электродвигателей
- отсутствие искажения синусоиды выходного напряжения
- работу в режиме «байпас» в аварийной ситуации (при наличии опции)
- контроль выходного напряжения и мощности нагрузки, а также защиту потребителей в режиме «байпас» (при наличии опции)
- постоянное измерение действующих значений входного, выходного напряжения, мощности нагрузки
- индикацию входного и выходного напряжения, мощности нагрузки, температуры силовых ключей, режима работы и диагностику системы охлаждения
- контроль температуры силового трансформатора
- переход в автоматический «байпас» при перегреве автотрансформатора или силовых ключей с последующим включением в работу при нормализации их температуры (при наличии опции)
- перегрев возможен только при длительных перегрузках стабилизатора выше норм указанных в паспорте
